Chuẩn bị trước khi thi công lắp đặt ổ cắm Track Socket Simon:

• Dụng cụ: Máy khoan cầm tay, mũi khoan 6mm, tua vít, bút thử điện, kìm tuốt dây, thước thủy (livo), bút đánh dấu.


• Tiết diện dây cấp nguồn: Thanh ray Simon chịu tải định mức lên tới 32A (max 8000W). Để đảm bảo an toàn tuyệt đối khi vận hành nhiều thiết bị nặng điện cùng lúc, khuyến nghị sử dụng dây cấp nguồn có tiết diện từ 2.5mm2 đến 4.0mm2

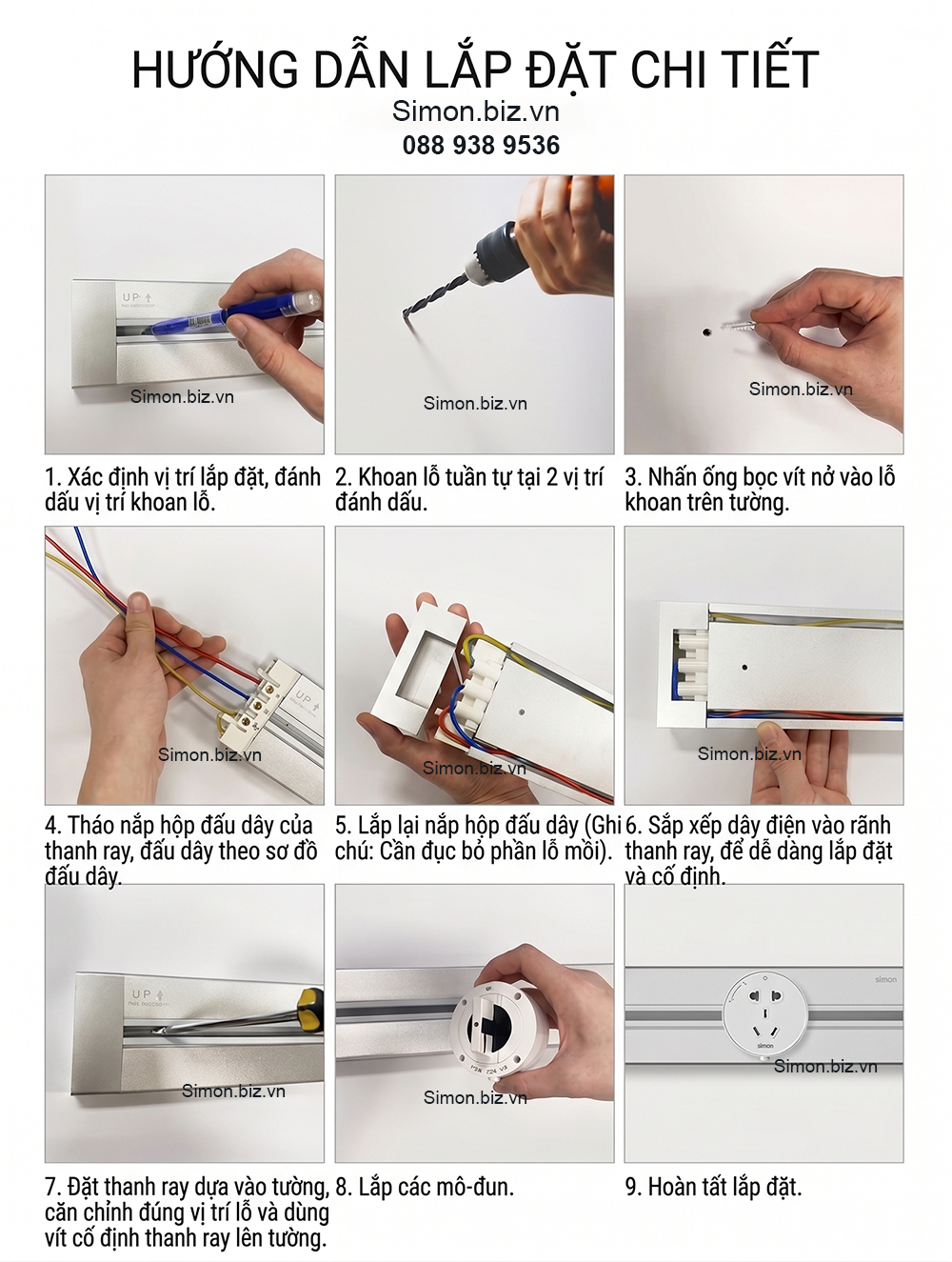

Quy Trình 9 Bước Thi Công Chuẩn Kỹ Thuật

1. Xác định vị trí & đánh dấu: Đặt thanh ray lên vị trí cần lắp (tường gạch, tường gỗ hoặc mặt bàn). Dùng thước thủy cân bằng và lấy bút đánh dấu chính xác vị trí 2 lỗ khoan cố định.


2. Khoan lỗ: Dùng máy khoan tạo 2 lỗ cố định trên tường tại các điểm vừa đánh dấu.


3. Đóng ống bọc vít nở (tắc-pê): Đưa nở nhựa vào lỗ khoan, dùng búa vỗ nhẹ cho mặt nở ngập bằng phẳng với bề mặt tường.


4. Đấu nối dây nguồn vào cọc Terminal: Tháo nắp hộp đấu dây phía đầu thanh ray. Luồn dây điện nguồn và siết chặt ốc cố định vào 3 cực theo đúng ký hiệu:


   • L : Dây nóng (Lửa)


   • N : Dây nguội (Trung tính)


   • E: Dây tiếp địa (Bắt buộc đấu nối để triệt tiêu dòng điện rò trên vỏ nhôm).


5. Lắp lại nắp hộp đấu dây: Đậy chặt nắp bảo vệ hộp cọc cắm (dùng kìm hoặc tua vít đục bỏ phần mồi nhựa đột sẵn trên nắp để làm lối thoát dây).


6. Sắp xếp dây điện chìm: Luồn gọn gàng phần dây điện nguồn vào rãnh định hình phía sau lưng thanh ray, đảm bảo mặt lưng phẳng tuyệt đối trước khi áp tường.


7. Cố định thanh ray: Áp thanh ray vào tường, căn chỉnh trùng khớp vị trí lỗ và dùng tua vít siết chặt ốc cố định vào tắc-pê.


8. Lắp các mô-đun ổ cắm: Đưa các mô-đun ổ cắm Simon (mô-đun 3 chấu, mô-đun USB...) vào rãnh ray. Xoay 90độ theo chiều kim đồng hồ để BẬT (ON) nguồn điện.


9. Nghiệm thu & hoàn tất: Bật aptomat nguồn tổng, kiểm tra đèn báo hiệu trên mô-đun và đo điện áp để hoàn tất quy trình lắp đặt.



Lưu Ý An Toàn Quan Trọng khi lắp đặt ổ cắm thanh ray Simon

• Ngắt nguồn điện: Bắt buộc phải tắt Aptomat tổng và thử lại bằng bút thử điện trước khi tiến hành thao tác đấu nối.


• Siết chặt cọc cắm: Các điểm tiếp xúc dây tại cọc terminal phải được siết thật chặt để tránh hiện tượng mô-vê (tóe lửa) gây phát nhiệt và hư hỏng thiết bị.
